<h2>Назначение</h2>

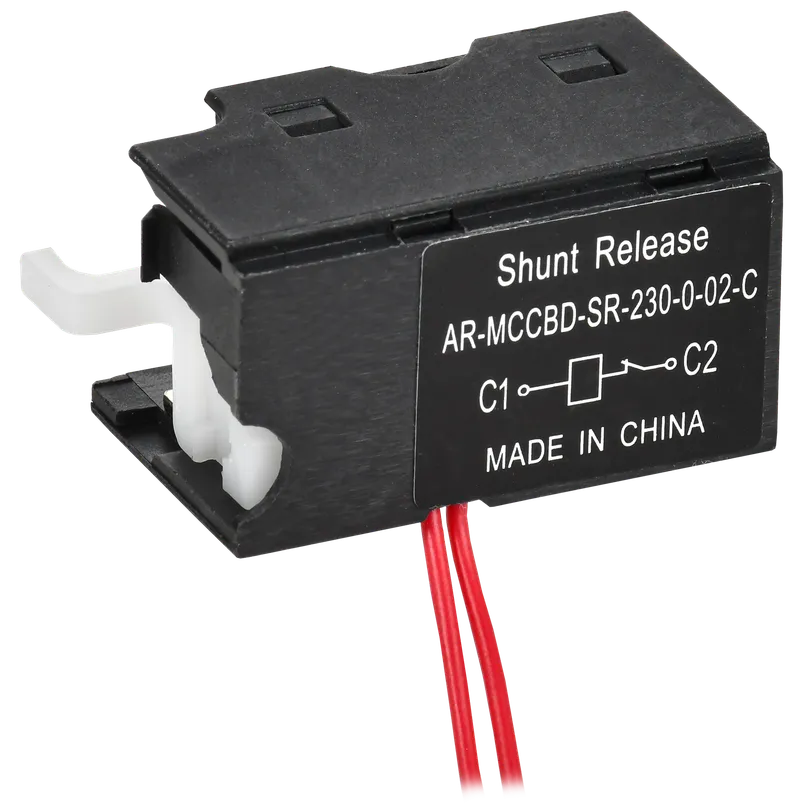

<p>Независимый расцепитель (НР), устанавливаемый в автоматические выключатели IEK серии ARMAT MCCB типоразмера S, служит для дистанционного отключения автомата по сигналу от внешней системы управления (например, от систем пожарной сигнализации, АСУ ТП, аварийного отключения).</p>

<hr />
<h3>⚙️ Принцип работы</h3>

<ul>
<li>
<p>При подаче напряжения 230В AC на клеммы расцепителя происходит мгновенное срабатывание механизма отключения, размыкающего цепь через автоматический выключатель.</p>
</li>
<li>
<p>После отключения автомат необходимо перевести в исходное положение вручную.</p>
</li>
</ul>

<hr />
<h3>📍 Где применяется</h3>

<ul>
<li>
<p>Промышленные и коммерческие здания – для аварийного отключения электроустановок.</p>
</li>
<li>
<p>Щиты автоматического управления – для удаленного управления питанием оборудования.</p>
</li>
<li>
<p>Системы ППА (пожарная автоматика) – для отключения электроэнергии при пожаре.</p>
</li>
<li>
<p>Технологические линии – для интеграции в систему АСУ ТП.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Надежность – рассчитан на длительную эксплуатацию.</p>
</li>
<li>
<p>Быстрая реакция – мгновенное отключение при подаче сигнала.</p>
</li>
<li>
<p>Компактность – легко устанавливается в корпус автомата.</p>
</li>
<li>
<p>Совместимость – специально разработан для серии ARMAT MCCB.</p>
</li>
<li>
<p>Безопасность – позволяет реализовать функции аварийного и пожарного отключения без вмешательства человека.</p>
</li>
</ul>

<hr />
<h3>🔧 Рекомендации по монтажу</h3>

<ol>
<li>
<p>Убедитесь в совместимости – расцепитель должен соответствовать типоразмеру автомата (S).</p>
</li>
<li>
<p>Отключите питание перед установкой.</p>
</li>
<li>
<p>Установите устройство в правую часть автомата, согласно инструкции производителя.</p>
</li>
<li>
<p>Подключите питание 230В AC строго по схеме, избегая ошибок полярности и коротких замыканий.</p>
</li>
<li>
<p>Проверьте работоспособность путем подачи тестового сигнала.</p>
</li>
</ol>

<hr />
<h3>🛠️ Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Периодически проверяйте исправность расцепителя (в рамках ППР).</p>
</li>
<li>
<p>Не допускайте запыления и влаги – установка только в герметичных щитах IP54 и выше.</p>
</li>
<li>
<p>Не используйте в сетях с нестабильным напряжением, если не предусмотрена защита.</p>
</li>
<li>
<p>Осуществляйте ручной возврат автомата после срабатывания – расцепитель не возвращает его в исходное положение.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Совместимость</td>
<td>MCCB ARMAT, типоразмер S</td>
</tr>
<tr>
<td>Номин напряжение питания цепи управ Us AC 50 Гц, В</td>
<td>230</td>
</tr>
<tr>
<td>Тип напряжения управления</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Катушка для включения</td>
<td>Нет</td>
</tr>
<tr>
<td>Номин напряж питания цепи управ Us пост тока DC, В</td>
<td>-</td>
</tr>
<tr>
<td>Подходит для защитного выкл двигателя</td>
<td>Нет</td>
</tr>
<tr>
<td>Диапазон раб напряжений, В</td>
<td>184...254</td>
</tr>
<tr>
<td>Кол-во норм разомкнутых - НО контактов</td>
<td>0</td>
</tr>
<tr>
<td>Подходит для реле перегрузки</td>
<td>Нет</td>
</tr>
<tr>
<td>Кон знач диап тока сраб расцеп короткого замык, А</td>
<td>-</td>
</tr>
<tr>
<td>Подходит для выключателя-разъединителя</td>
<td>Нет</td>
</tr>
<tr>
<td>Катушка для отлючения</td>
<td>Да</td>
</tr>
<tr>
<td>Нач знач диап тока сраб расцеп короткого замык, А</td>
<td>-</td>
</tr>
<tr>
<td>Кол-во нормально замкнутых - НЗ контактов</td>
<td>0</td>
</tr>
<tr>
<td>Тип подключения</td>
<td>Прочее</td>
</tr>
<tr>
<td>Частота сети, Гц</td>
<td>50...60</td>
</tr>
<tr>
<td>Подходит для силового выключателя</td>
<td>Да</td>
</tr>
<tr>
<td>Количество переключающих контактов</td>
<td>0</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>230</td>
</tr>
<tr>
<td>Диапазон рабочих температур, °C</td>
<td>-40...70</td>
</tr>
<tr>
<td>Номин напряжение питания цепи управ Us AC 60 Гц, В</td>
<td>230</td>
</tr>
</tbody>
</table>
