Описание

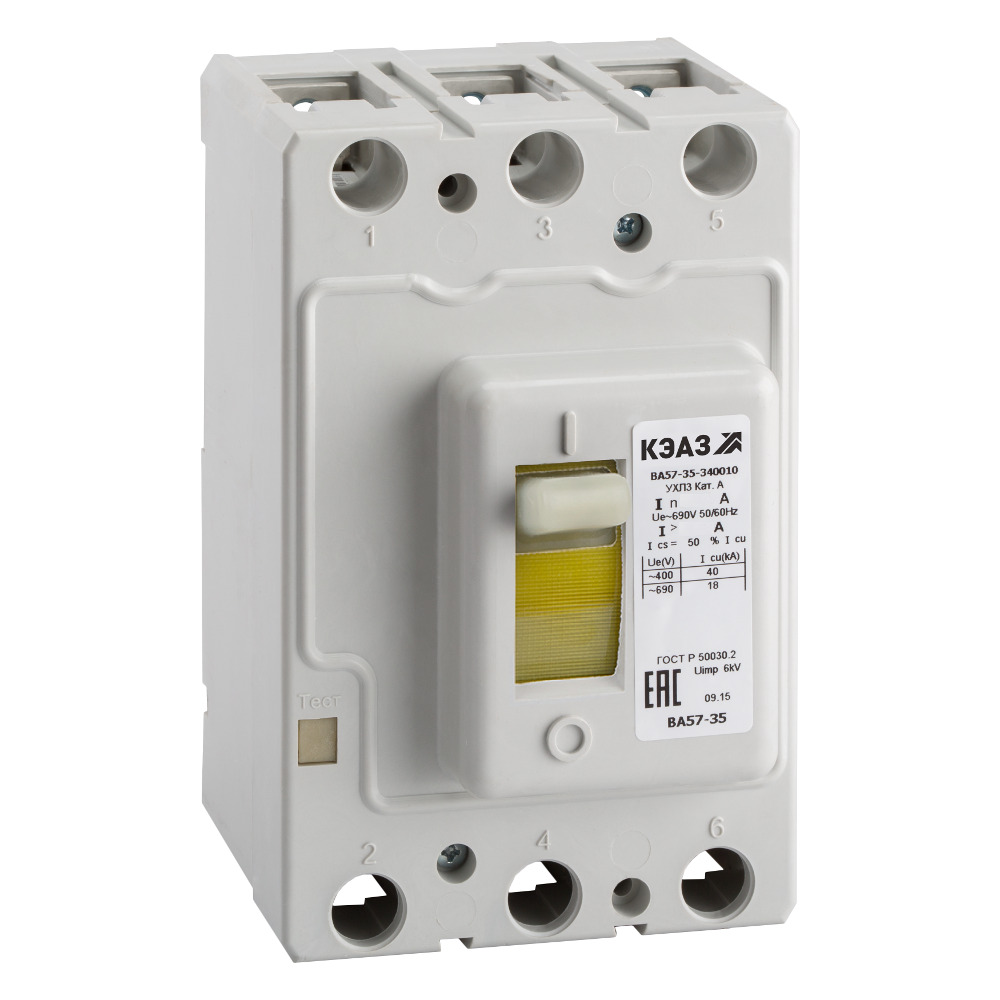

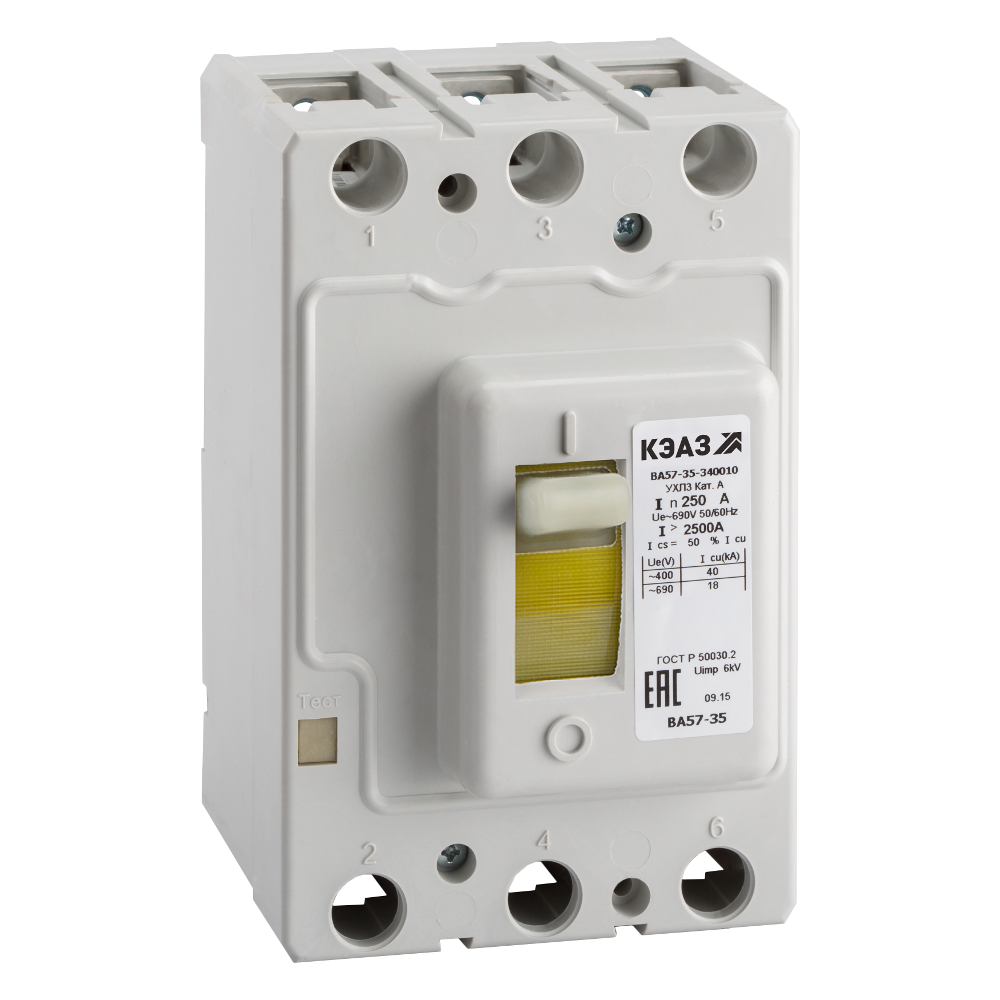

Автоматический выключатель ВА5735 представляет собой современное и надежное устройство для защиты электроустановок низкого напряжения.

Его преимущества, такие как широкий температурный диапазон, универсальность и долговечность, делают его востребованным в различных сферах промышленности и энергетики.

Трехполюсные автоматические выключатели КЭАЗ серии ВА57-35 предназначены для применения в электрических цепях с напряжением  400/690 В переменного тока частотой 50 и 60Гц и 110/220/440В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.

Преимущества серии ВА57-35

1. Рабочее напряжение

   • Предназначен для работы с напряжением до 690В переменного тока, что делает его универсальным для промышленных и коммерческих применений.

2. Защита от аварийных режимов

   • Обеспечивает:
     • Тепловую защиту от перегрузок.
     • Электромагнитную защиту от коротких замыканий.

3. Исполнение УХЛ3

   • Разработан для использования в условиях умеренного и холодного климата, что делает его подходящим для работы в диапазоне температур от -40 °C до +40 °C.

4. Компактность и удобство монтажа

   • Простая конструкция и удобный способ крепления упрощают установку и обслуживание устройства.

5. Надежность и долговечность

   • Конструкция рассчитана на долгосрочную эксплуатацию благодаря высококачественным материалам и точной сборке.

6. Соответствие стандартам

   • Устройство соответствует современным нормам безопасности и качества, что подтверждает его надежность и эффективность.

Применение

1. Промышленные объекты

   • Используется для защиты оборудования и сетей на производственных предприятиях, применяется в распределительных шкафах, силовых линиях и приводах машин.

2. Коммерческая недвижимость

   • Обеспечивает безопасную эксплуатацию электросетей в торговых центрах, офисных зданиях, гостиницах и других объектах с высокой нагрузкой.

3. Энергетика

   • Используется в распределительных щитах и подстанциях для защиты сетей низкого напряжения.

4. Жилищно-коммунальное хозяйство

   • Применяется для защиты электроснабжения жилых домов и муниципальных объектов.

5. Транспортная инфраструктура

   • Подходит для электросетей объектов транспортной инфраструктуры, включая железнодорожные станции, аэропорты и порты.

6. Объекты с повышенными требованиями к надежности

   • Применяется в медицинских учреждениях, дата-центрах и других объектах, где требуется бесперебойная подача электроэнергии.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ВА57

• Широкая линейка фиксированных уставок электромагнитных расцепителей;
• Исполнения с регулируемыми тепловыми и электромагнитными расцепителями позволяют осуществить регулировки под нагрузкой во время пусконаладочных работ и эксплуатации, проводить модернизацию систем электроснабжения(повышать нагрузку), настраивать селективность защит
• Вспомогательные контакты (ВК) и вспомогательные контакты сигнализации (ВКС) автоматического отключения
• Независимый расцепитель (НР)
• Расцепители минимального (PMН) и нулевого напряжения (PНН)
• Электромагнитный привод (ЭП)
• Ручной дистанционный привод для оперирования через дверь
• Устройство запирания
• Выдвижное исполнение
• Заднее присоединение стационарного выключателя
• Огромный выбор комплектов зажимов и аксессуаров

Основные характеристики

Классификация

• Базовая уставка: да
• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 112
• Габариты изделия: Высота (мм): 175
• Габариты изделия: Глубина (мм): 130

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 125
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 18
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 35
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 1250А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Номинальный продолжительный ток Iu (А): 125
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 15
• Уставки рабочего тока расцепителя IR (А): 125
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 1250

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 185
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 4х30
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (˚С): от -60°С до +40°С
• Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
• Дополнительное оборудование: комплект зажимов №1; клеммная крышка
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: нет
