Описание

Ящик управления освещением ЯУО9602-3274-У2 предназначен для автоматического и ручного управления системами освещения на промышленных, коммерческих и общественных объектах.

Он обеспечивает включение и выключение осветительных приборов в зависимости от уровня освещенности, а также защищает электрическую сеть от перегрузок и коротких замыканий.

Работа ящика основана на переключении питания осветительных приборов в зависимости от сигналов, поступающих от фотореле или при ручном управлении.

• Фотореле контролирует уровень естественного освещения и автоматически включает/выключает освещение в зависимости от заданных пороговых значений.
• Ручной режим позволяет включать и выключать освещение по необходимости с помощью кнопок управления.
• Коммутационные элементы (контакторы, реле) обеспечивают безопасное и надежное переключение электрических цепей.
• Автоматические выключатели защищают систему от перегрузок и коротких замыканий.

Состав и комплектующие (могут быть изменены на аналогичные)

Ящик управления освещением включает в себя:

• Корпус ЩМП (395х200х150мм) УХЛ3 IP54 IEK (IP54) – защищает внутренние компоненты от влаги и пыли.
• Фотореле OPR-01 16А с выносным датчиком освещенности, управляющее включением/выключением освещения.
• Вводной автоматический выключатель ВА47-60M 3Р 20А 6кА С IEK.
• Автоматические выключатели ВА47-29M 1Р 16А 4.5кА В на отходящих линиях – защита от перегрузок и коротких замыканий - 3шт.
• Контактор КМИ-11810 18А 230В/АС3 1НО – исполнительный элемент, коммутирующий питание на осветительные приборы.
• Переключатель режимов (ручной/авто) – позволяет выбирать режим работы.
• Клеммные колодки – для удобного подключения проводов.
• Световая индикация – показывает состояние системы (включено/выключено).

Преимущества

✅ Автоматизация – снижает необходимость в ручном включении освещения.
✅ Энергоэффективность – экономия электроэнергии за счет работы по освещенности.
✅ Надежность – защита от перегрузок и замыканий.
✅ Гибкость управления – возможность выбора ручного или автоматического режима.
✅ Степень защиты IP54 – пыле- и влагозащищенный корпус.
✅ Удобство монтажа – простая установка и подключение.

Область применения

Используется для управления освещением:

• Уличных территорий (парки, дворы, автостоянки).
• Промышленных объектов (заводы, склады, терминалы).
• Коммерческих зон (торговые центры, офисные здания).
• Жилых комплексов (подъезды, дворовое освещение).
• Спортивных и рекреационных зон.

Использование ЯУО9602-3274-У2 позволяет автоматизировать освещение, снизить энергозатраты и повысить надежность работы осветительных систем.

Ваши преимущества при работе с нами

• Заводские корпуса IEK с повышенной антикоррозийной стойкостью.
• Вы не получите сомнительного качества оборудование и комплектующие.
• Наша компания является официальным дистрибьютором всех комплектующих, имеет аккредитацию и сертификат от производителя на сборку НКУ.
• Вы получаете готовое решение к подключению, все схемы и документация прилагаются.
• Гарантия на оборудование 12 месяцев со дня ввода в эксплуатацию, гарантийный талон прилагается.
• При комплектации НКУ используются токоведущие шины и проводники ГОСТ.
• Все решения проверены и соответствуют нормам и допускам.
• Вы получите современные решения надежные и удобные в эксплуатации.

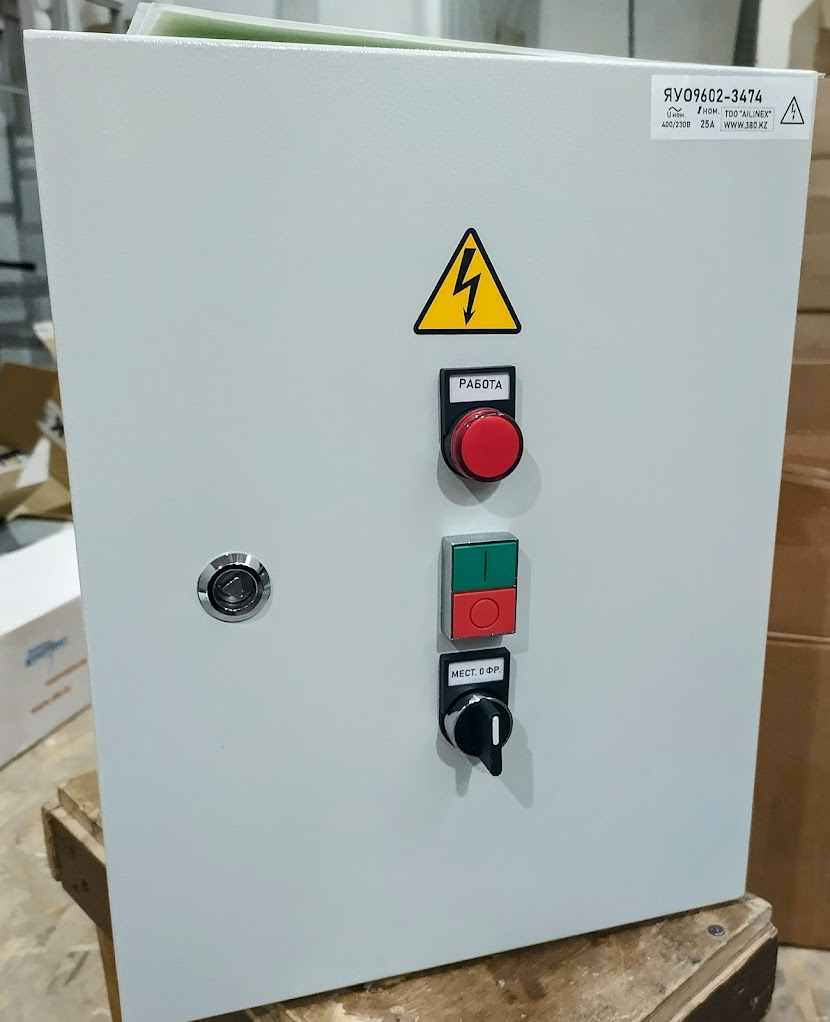

Фото изделия не является фотографией конкретного НКУ.

Разработано согласно проектной и нормативной документации.

Рекомендации по монтажу и эксплуатации

✅ Выбор места установки: устанавливать в защищенном, но доступном для обслуживания месте.
✅ Подключение: выполнять согласно схеме, при соблюдении правил электробезопасности.
✅ Заземление: обязательно подключать для защиты от поражения током.
✅ Настройка фотореле: устанавливать чувствительность в соответствии с условиями эксплуатации.
✅ Регулярное обслуживание: проверять состояние контактов, автоматики и датчика освещенности.
