<h2>Описание</h2>

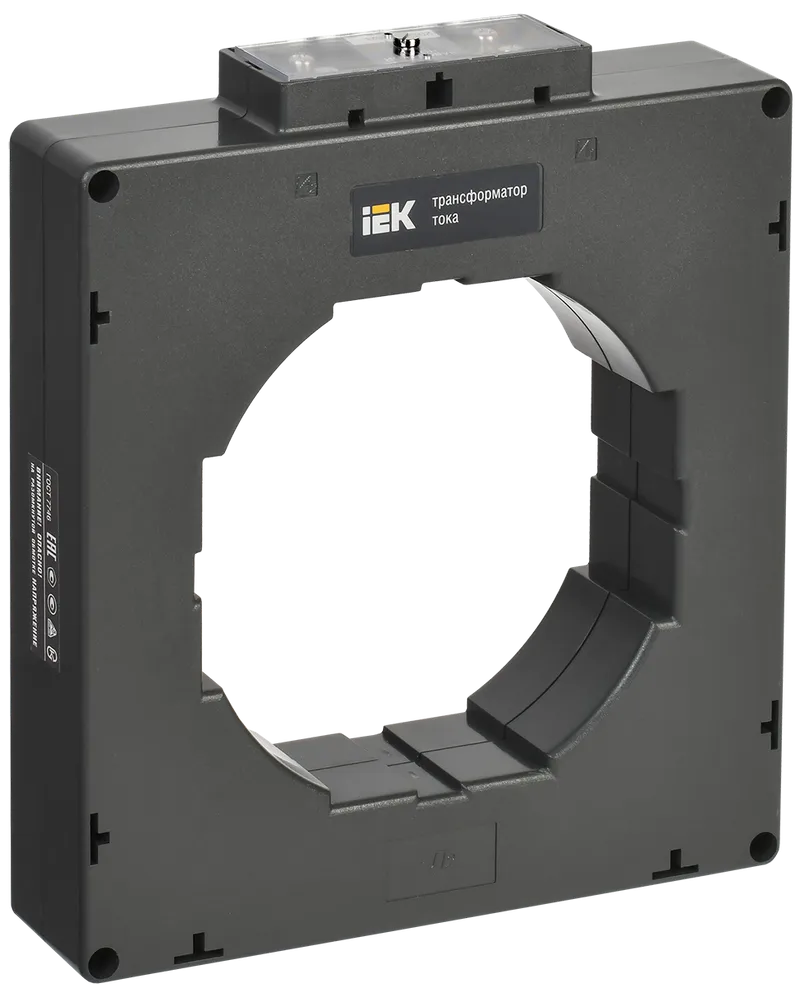

<p>Трансформатор тока ТТИ-125 предназначен для измерения силы тока в электрических цепях переменного тока и передачи данных на измерительные приборы, устройства учета или релейной защиты.</p>

<h4>Принцип работы</h4>

<ol>
<li>Трансформатор тока работает на основе электромагнитной индукции.</li>
<li>Первичная обмотка, через которую проходит измеряемый ток (2000 А), создает магнитное поле.</li>
<li>Оно индуцирует ток во вторичной обмотке, пропорциональный первичному, но уменьшенный в соответствии с коэффициентом трансформации (2000/5).</li>
<li>Полученный вторичный ток (5 А) используется для измерения или защиты оборудования.</li>
</ol>

<h3>Преимущества</h3>

<ul>
<li>Безопасность – позволяет измерять большие токи без риска перегрева или поражения электрическим током.</li>
<li>Точность – класс точности 0.5 обеспечивает минимальные погрешности в измерениях.</li>
<li>Надежность – высокая механическая прочность и устойчивость к внешним воздействиям.</li>
<li>Совместимость – подходит для работы с различными приборами учета и защиты.</li>
<li>Простота установки – возможность монтажа на токоведущие шины или кабели.</li>
<li>Медная луженая шина у трансформаторов ТТИ-А, дает возможность подключать как медные, так и алюминиевые проводники.</li>
<li>Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.</li>
<li>В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.</li>
<li>Трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников.</li>
<li>Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.</li>
<li>Межповерочный интервал 5 лет.</li>
</ul>

<h3>Области применения</h3>

<ul>
<li>Энергетика – системы учета электроэнергии и мониторинга нагрузки.</li>
<li>Промышленные предприятия – контроль потребления электроэнергии и защита оборудования.</li>
<li>Жилищно-коммунальное хозяйство – учет электроэнергии в многоквартирных домах и коммерческих зданиях.</li>
<li>Электрощитовое оборудование – для работы с автоматическими выключателями, реле и измерительными устройствами.</li>
</ul>

<p>Этот трансформатор тока – надежное и точное устройство для измерения и защиты электрических систем, подходящее для широкого спектра применений.</p>

<p><img alt="" src="https://images.satu.kz/231009909_w640_h2048_izobrazhenie_2025_02_19_124839447.png?fresh=1&;PIMAGE_ID=231009909" style="width: 222px; height: 114px;" /></p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Модель или исполнение</td>
<td>Преобразователь тока с первичной обмоткой</td>
</tr>
<tr>
<td>Первичный номин ток</td>
<td>2000 А</td>
</tr>
<tr>
<td>Вторичный номин ток</td>
<td>5 А</td>
</tr>
<tr>
<td>Класс точности</td>
<td>0,5</td>
</tr>
<tr>
<td>Класс точности</td>
<td>0,5</td>
</tr>
<tr>
<td>Номин вторичная полная мощность</td>
<td>15 ВА</td>
</tr>
<tr>
<td>Калиброванный</td>
<td>Да</td>
</tr>
<tr>
<td>С защитой от прикосновения</td>
<td>Да</td>
</tr>
<tr>
<td>Установка на защёлках</td>
<td>Нет</td>
</tr>
<tr>
<td>С медной шиной</td>
<td>Нет</td>
</tr>
<tr>
<td>Вторичное подключение</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Наибольшее раб напряжение</td>
<td>0,72 кВ</td>
</tr>
<tr>
<td>Номин частота</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Макс диаметр кабеля</td>
<td>125 мм</td>
</tr>
<tr>
<td>Номин напряжение</td>
<td>660 В</td>
</tr>
</tbody>
</table>

<h3>Рекомендации по эксплуатации</h3>

<ul>
<li>Перед установкой убедитесь в соответствии параметров трансформатора требованиям системы.</li>
<li>Монтаж должен выполняться квалифицированным персоналом в соответствии с ПУЭ.</li>
<li>Вторичная цепь трансформатора должна быть всегда замкнута во избежание высоких напряжений.</li>
<li>Регулярно проверяйте состояние контактов и изоляции для предотвращения неисправностей.</li>
<li>Обеспечьте защиту от механических повреждений и воздействия влаги.</li>
</ul>

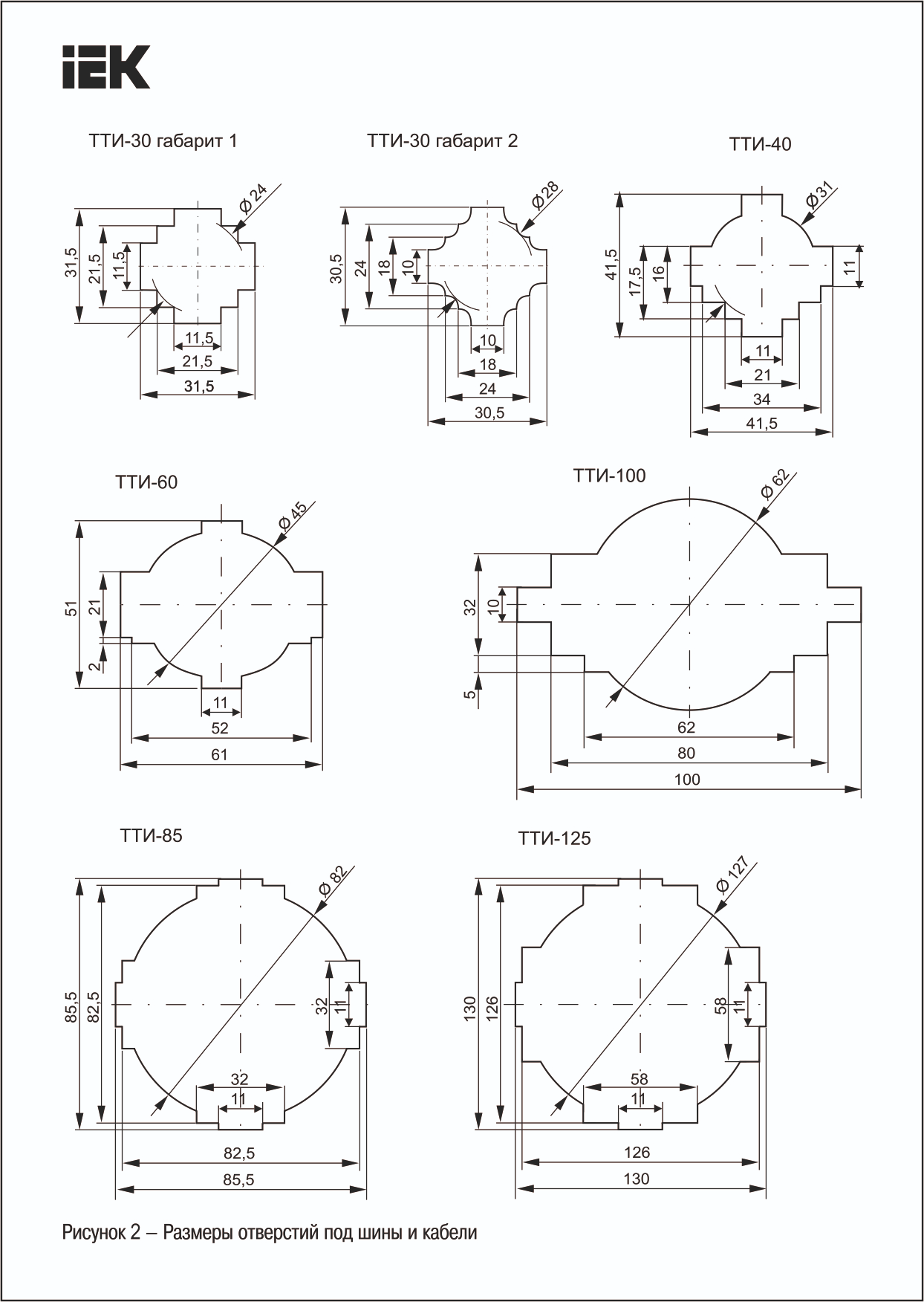

<h2>Габаритный чертеж</h2>

<p><img alt="" src="https://images.satu.kz/231009862_w640_h2048_izobrazhenie_2025_02_19_124452958.png?fresh=1&;PIMAGE_ID=231009862" style="width: 584px; height: 672px;" /> </p>
