Артикул:
BSW20-BDF33-4-24-67-3-K02
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
ℹ️ Условия оплаты: Для товаров со статусом «Под заказ» может потребоваться частичная или полная предоплата. Подробности уточнит менеджер при подтверждении.
Характеристики
Серия
—
LA167
Степень защиты IP
—
65
Цвет
—
Черный
Конфигурация контактов
—
2NO
Фиксация
—
Да
Кол-во положений
—
3
Все характеристики
Условия гарантии
Гарантийное обслуживание
Мы заботимся о качестве поставляемой продукции и стремимся сделать процесс обслуживания максимально понятным и прозрачным. Ознакомьтесь с основными условиями гарантии на наши товары.
1. Сроки и исчисление гарантии
- Основная гарантия: Гарантийный срок эксплуатации составляет 1 год со дня ввода в эксплуатацию, но не более 24 месяцев с момента отгрузки от изготовителя.
- Гарантия на комплектующие: На отдельные комплектующие предоставляется гарантия согласно заявленным срокам от их непосредственного производителя.
- Старт гарантийного срока: Исчисляется со дня передачи товара покупателю. Если день передачи определить невозможно, срок начинается со дня изготовления товара.
- Изменение условий: Введение изготовителем новых гарантийных сроков не имеет обратной силы. Действует период гарантии, установленный в момент покупки товара клиентом.
Важно: Гарантия действительна только при соблюдении потребителем условий эксплуатации, хранения, транспортирования и монтажа, указанных в технической документации.
2. Что необходимо для обращения по гарантии?
Для оформления заявки на гарантийное обслуживание необходимо предъявить:
- Фирменный гарантийный талон или паспорт на изделие.
- Документы в обязательном порядке должны содержать:
- Модель изделия;
- Дату продажи;
- Печать ОТК (отдела технического контроля).
3. Порядок устранения неисправностей
- Ремонт: При выявлении неисправности оборудования и/или отдельных его частей дефектные детали будут заменены исправными.
- Замена товара: При необходимости товар может быть полностью заменен на аналогичный. В случае невозможности такой замены, по требованию покупателя, производится подбор товара со сходными функциональными характеристиками с соответствующим перерасчетом покупной цены.
- Право собственности: Товар ненадлежащего качества или дефектные детали, замененные в рамках гарантийного обслуживания, переходят в собственность продавца.
4. Ограничения и случаи отказа в гарантии
Продавец не несет гарантийных обязательств в следующих случаях:
- Наличие повреждений товара при транспортировке, хранении или если нарушены правила его эксплуатации, установки, либо допущено превышение номинальных параметров, изложенных в технической документации.
- Наличие следов постороннего вмешательства, попыток несанкционированного ремонта, а также ремонта, произведенного лицами или организациями, не являющимися авторизированными сервисными центрами.
- Повреждены гарантийные пломбы Изготовителя, Поставщика или Продавца.
- Заводская маркировка или серийный номер повреждены, неразборчивы или имеют следы переклеивания.
- Наличие внешних и внутренних электро- и механических повреждений, способных повлиять на работоспособность товара.
- Наличие повреждений, вызванных попаданием внутрь товара посторонних веществ, предметов, жидкостей, пыли, насекомых, животных (в том числе следов их жизнедеятельности).
- Неисправность вызвана неправильным подключением устройства или нарушением сопутствующих электрических параметров.
- Наличие повреждений, вызванных несоблюдением сроков и периодов технического и профилактического обслуживания (если оно необходимо для данного изделия).
- Если дефект вызван действиями непреодолимых сил (форс-мажор).
5. Ограничение ответственности для бизнеса (B2B)
Продавец не несет ответственности за какой-либо ущерб, причиненный покупателю, являющемуся юридическим лицом или индивидуальным предпринимателем (ИП), связанный с использованием или невозможностью использования купленной продукции (включая упущенную выгоду, простои и косвенные убытки).
6. Куда обращаться при гарантийном случае?
В период действия гарантийных обязательств и при возникновении претензий вы можете обратиться к нам по контактам указанным на сайте.
Оплата и доставка
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
<h2>Описание</h2>
<p>Переключатель LA167-BDF33 предназначен для управления электрическими цепями в автоматизированных системах и оборудовании.</p>
<p>Он позволяет изменять состояние цепи, выбирая одно из трех возможных положений, что делает его удобным для применения в схемах управления, выбора режимов работы, коммутации различных устройств.</p>
<h4>Принцип работы</h4>
<ul>
<li>Переключатель имеет три фиксированных положения.</li>
<li>Оснащен двумя нормально разомкнутыми (2NO) контактами, которые замыкаются при переводе ручки в соответствующее положение.</li>
<li>Степень защиты IP57 означает устойчивость к пыли и временное погружение в воду, что делает устройство пригодным для использования в сложных условиях эксплуатации.</li>
</ul>
<h3>Преимущества</h3>
<p>✅ 3 фиксированных положения – позволяет гибко настраивать режимы работы оборудования.<br />
✅ 2NO контакта – возможность коммутации разных цепей управления.<br />
✅ Высокая степень защиты (IP57) – устойчив к пыли и влаге, подходит для промышленного использования.<br />
✅ Прочный корпус – долговечность и устойчивость к механическим воздействиям.<br />
✅ Универсальный диаметр монтажа (22 мм) – совместимость с большинством панелей управления.</p>
<h3>Области применения</h3>
<p>🔹 Промышленные станки и конвейеры<br />
🔹 Автоматизированные системы управления<br />
🔹 Электрощитовые установки и распределительные панели<br />
🔹 Системы отопления, вентиляции, кондиционирования<br />
🔹 Лифтовое и транспортное оборудование</p>
<ul>
</ul>
<p>Переключатель LA167-BDF33 – это надежное и функциональное устройство для управления электрическими цепями, обеспечивающее гибкость настройки режимов работы и устойчивость к внешним воздействиям.</p>
<h2>Преимущества</h2>
<ul>
<li>Высокая износостойкость.</li>
<li>Степень защиты от пыли и влаги – до IP65.</li>
<li>Быстрое замыкание/размыкание.</li>
<li>Универсальность и широкий ассортимент.</li>
</ul>
<h2>Особенности конструкции </h2>

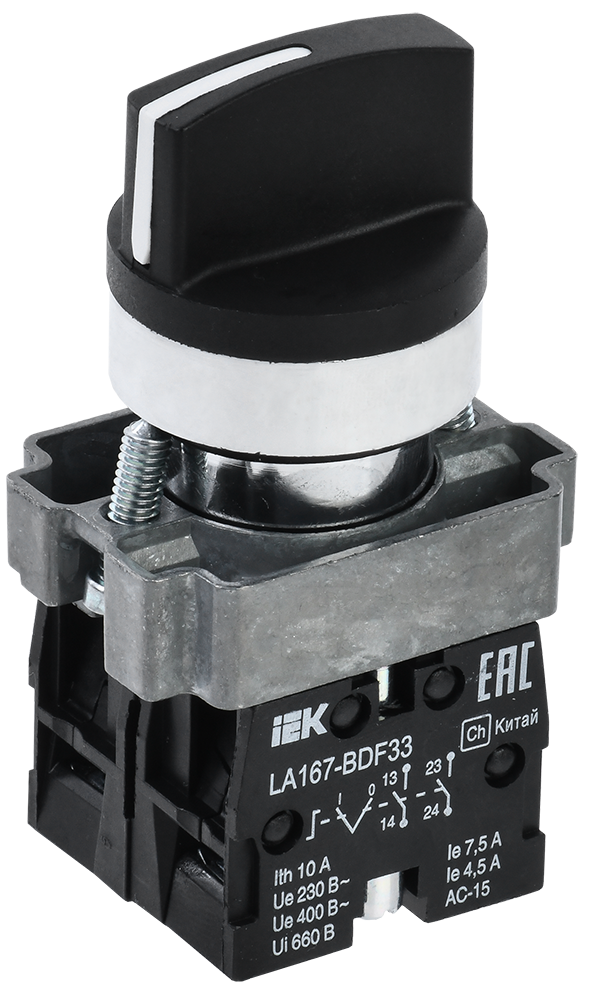

<p><img alt="" src="https://images.satu.kz/217381087_w640_h2048_izobrazhenie_2024_02_01_162014388.png?fresh=1&;PIMAGE_ID=217381087" style="width: 275px; height: 276.962px;" /></p>
<p>Винтовые зажимы с тарельчатыми шайбами обеспечивают надежную фиксацию проводников.</p>
<p>Уплотнительные резиновые кольца защищают от попадания внутрь инородных предметов и жидкости.</p>
<p>Быстросъемная головка позволяет легко заменить светофильтры, лампы и элементы управления.</p>
<h2>Технические характеристики</h2>
<table>
<tbody>
<tr>
<td>Конструкция прибора</td>
<td>Встраиваемое устройство</td>
</tr>
<tr>
<td>Диаметр отверстия, мм</td>
<td>22.0</td>
</tr>
<tr>
<td>Кол-во позиций переключения</td>
<td>3</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Кол-во вспомогат норм разомкнутых-НО конт</td>
<td>2</td>
</tr>
<tr>
<td>Кол-во вспомогат норм замкнутых-НЗ конт</td>
<td>0</td>
</tr>
<tr>
<td>Номин продолжительный ток Iu, А</td>
<td>7.5</td>
</tr>
<tr>
<td>Тип выключателя</td>
<td>Многоступенчатый переключатель</td>
</tr>
<tr>
<td>Функции переключателя</td>
<td>Многоступенчатый переключатель</td>
</tr>
<tr>
<td>Тип изделия/компонента</td>
<td>Пакетный переключатель</td>
</tr>
<tr>
<td>С нейтральной позицией - ОТКЛ</td>
<td>Да</td>
</tr>
<tr>
<td>С возвратом в нейтральное положение</td>
<td>Нет</td>
</tr>
<tr>
<td>Степень защиты - IP передняя сторона</td>
<td>IP57</td>
</tr>
<tr>
<td>В сборе в корпусе</td>
<td>Нет</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>30.0</td>
</tr>
<tr>
<td>Глубина, мм</td>
<td>70.0</td>
</tr>
<tr>
<td>Макс допустимое раб напряжение Ue AC, В</td>
<td>400</td>
</tr>
<tr>
<td>Мех износостойкость, млн циклов</td>
<td>0,6</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui, В</td>
<td>660</td>
</tr>
<tr>
<td>Номин раб напряжение AC контактов, В</td>
<td>110; 230; 400; 660</td>
</tr>
<tr>
<td>Номин раб напряжение DC контактов, В</td>
<td>24; 48; 110; 220; 440</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при AC-15 230 В, А</td>
<td>7,5</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при АС-15 400 В, А</td>
<td>4,5</td>
</tr>
<tr>
<td>Номин тепловой ток Ith, А</td>
<td>10</td>
</tr>
<tr>
<td>Номинальная способность к присоединению, мм²</td>
<td>2х2,5</td>
</tr>
<tr>
<td>Подходит для монтажа на передней стенке</td>
<td>Да</td>
</tr>
<tr>
<td>Подходит для промежуточного монтажа</td>
<td>Да</td>
</tr>
<tr>
<td>Подходит для установки в распредел платы</td>
<td>Да</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-10…40</td>
</tr>
<tr>
<td>Тип подключения силовой электрич цепи</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Тип элемента управления</td>
<td>Короткая поворотная ручка (узкий хват)</td>
</tr>
<tr>
<td>Фиксация положения переключателя</td>
<td>Да</td>
</tr>
<tr>
<td>Ширина, мм</td>
<td>40.0</td>
</tr>
<tr>
<td>Электр износостойкость, млн циклов</td>
<td>0,3</td>
</tr>
</tbody>
</table>
<h3>Рекомендации по монтажу и эксплуатации</h3>
<p>📌 Монтаж</p>
<ul>
<li>Установить переключатель в подготовленное отверстие Ø22 мм.</li>
<li>Закрепить устройство с помощью фиксирующей гайки.</li>
<li>Подключить контактные группы в соответствии с электрической схемой.</li>
<li>Проверить правильность коммутации перед эксплуатацией.</li>
</ul>
<p>📌 Эксплуатация</p>
<ul>
<li>Использовать в условиях, соответствующих классу защиты IP57.</li>
<li>Регулярно проверять исправность механизма переключения.</li>
<li>Избегать чрезмерного механического воздействия, способного повредить рукоятку.</li>
<li>При необходимости очистки использовать мягкую ткань без агрессивных химических средств.</li>
</ul>
<p>Переключатель LA167-BDF33 предназначен для управления электрическими цепями в автоматизированных системах и оборудовании.</p>
<p>Он позволяет изменять состояние цепи, выбирая одно из трех возможных положений, что делает его удобным для применения в схемах управления, выбора режимов работы, коммутации различных устройств.</p>
<h4>Принцип работы</h4>
<ul>
<li>Переключатель имеет три фиксированных положения.</li>
<li>Оснащен двумя нормально разомкнутыми (2NO) контактами, которые замыкаются при переводе ручки в соответствующее положение.</li>
<li>Степень защиты IP57 означает устойчивость к пыли и временное погружение в воду, что делает устройство пригодным для использования в сложных условиях эксплуатации.</li>
</ul>
<h3>Преимущества</h3>
<p>✅ 3 фиксированных положения – позволяет гибко настраивать режимы работы оборудования.<br />
✅ 2NO контакта – возможность коммутации разных цепей управления.<br />
✅ Высокая степень защиты (IP57) – устойчив к пыли и влаге, подходит для промышленного использования.<br />
✅ Прочный корпус – долговечность и устойчивость к механическим воздействиям.<br />
✅ Универсальный диаметр монтажа (22 мм) – совместимость с большинством панелей управления.</p>
<h3>Области применения</h3>
<p>🔹 Промышленные станки и конвейеры<br />
🔹 Автоматизированные системы управления<br />
🔹 Электрощитовые установки и распределительные панели<br />
🔹 Системы отопления, вентиляции, кондиционирования<br />
🔹 Лифтовое и транспортное оборудование</p>
<ul>
</ul>
<p>Переключатель LA167-BDF33 – это надежное и функциональное устройство для управления электрическими цепями, обеспечивающее гибкость настройки режимов работы и устойчивость к внешним воздействиям.</p>
<h2>Преимущества</h2>
<ul>
<li>Высокая износостойкость.</li>
<li>Степень защиты от пыли и влаги – до IP65.</li>
<li>Быстрое замыкание/размыкание.</li>
<li>Универсальность и широкий ассортимент.</li>
</ul>
<h2>Особенности конструкции </h2>
<p><img alt="" src="https://images.satu.kz/217381087_w640_h2048_izobrazhenie_2024_02_01_162014388.png?fresh=1&;PIMAGE_ID=217381087" style="width: 275px; height: 276.962px;" /></p>
<p>Винтовые зажимы с тарельчатыми шайбами обеспечивают надежную фиксацию проводников.</p>
<p>Уплотнительные резиновые кольца защищают от попадания внутрь инородных предметов и жидкости.</p>
<p>Быстросъемная головка позволяет легко заменить светофильтры, лампы и элементы управления.</p>
<h2>Технические характеристики</h2>
<table>
<tbody>
<tr>
<td>Конструкция прибора</td>
<td>Встраиваемое устройство</td>
</tr>
<tr>
<td>Диаметр отверстия, мм</td>
<td>22.0</td>
</tr>
<tr>
<td>Кол-во позиций переключения</td>
<td>3</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Кол-во вспомогат норм разомкнутых-НО конт</td>
<td>2</td>
</tr>
<tr>
<td>Кол-во вспомогат норм замкнутых-НЗ конт</td>
<td>0</td>
</tr>
<tr>
<td>Номин продолжительный ток Iu, А</td>
<td>7.5</td>
</tr>
<tr>
<td>Тип выключателя</td>
<td>Многоступенчатый переключатель</td>
</tr>
<tr>
<td>Функции переключателя</td>
<td>Многоступенчатый переключатель</td>
</tr>
<tr>
<td>Тип изделия/компонента</td>
<td>Пакетный переключатель</td>
</tr>
<tr>
<td>С нейтральной позицией - ОТКЛ</td>
<td>Да</td>
</tr>
<tr>
<td>С возвратом в нейтральное положение</td>
<td>Нет</td>
</tr>
<tr>
<td>Степень защиты - IP передняя сторона</td>
<td>IP57</td>
</tr>
<tr>
<td>В сборе в корпусе</td>
<td>Нет</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>30.0</td>
</tr>
<tr>
<td>Глубина, мм</td>
<td>70.0</td>
</tr>
<tr>
<td>Макс допустимое раб напряжение Ue AC, В</td>
<td>400</td>
</tr>
<tr>
<td>Мех износостойкость, млн циклов</td>
<td>0,6</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui, В</td>
<td>660</td>
</tr>
<tr>
<td>Номин раб напряжение AC контактов, В</td>
<td>110; 230; 400; 660</td>
</tr>
<tr>
<td>Номин раб напряжение DC контактов, В</td>
<td>24; 48; 110; 220; 440</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при AC-15 230 В, А</td>
<td>7,5</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при АС-15 400 В, А</td>
<td>4,5</td>
</tr>
<tr>
<td>Номин тепловой ток Ith, А</td>
<td>10</td>
</tr>
<tr>
<td>Номинальная способность к присоединению, мм²</td>
<td>2х2,5</td>
</tr>
<tr>
<td>Подходит для монтажа на передней стенке</td>
<td>Да</td>
</tr>
<tr>
<td>Подходит для промежуточного монтажа</td>
<td>Да</td>
</tr>
<tr>
<td>Подходит для установки в распредел платы</td>
<td>Да</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-10…40</td>
</tr>
<tr>
<td>Тип подключения силовой электрич цепи</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Тип элемента управления</td>
<td>Короткая поворотная ручка (узкий хват)</td>
</tr>
<tr>
<td>Фиксация положения переключателя</td>
<td>Да</td>
</tr>
<tr>
<td>Ширина, мм</td>
<td>40.0</td>
</tr>
<tr>
<td>Электр износостойкость, млн циклов</td>
<td>0,3</td>
</tr>
</tbody>
</table>
<h3>Рекомендации по монтажу и эксплуатации</h3>
<p>📌 Монтаж</p>
<ul>
<li>Установить переключатель в подготовленное отверстие Ø22 мм.</li>
<li>Закрепить устройство с помощью фиксирующей гайки.</li>
<li>Подключить контактные группы в соответствии с электрической схемой.</li>
<li>Проверить правильность коммутации перед эксплуатацией.</li>
</ul>
<p>📌 Эксплуатация</p>
<ul>
<li>Использовать в условиях, соответствующих классу защиты IP57.</li>
<li>Регулярно проверять исправность механизма переключения.</li>
<li>Избегать чрезмерного механического воздействия, способного повредить рукоятку.</li>
<li>При необходимости очистки использовать мягкую ткань без агрессивных химических средств.</li>
</ul>
Основные параметры
Цвет
Черный
Параметры для корпусов
Степень защиты IP
65
Параметры для контакторов
Конфигурация контактов
2NO
Дополнительно
Страна производителя
Россия
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail.
С вами свяжется менеджер и уточнит условия заказа.
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
